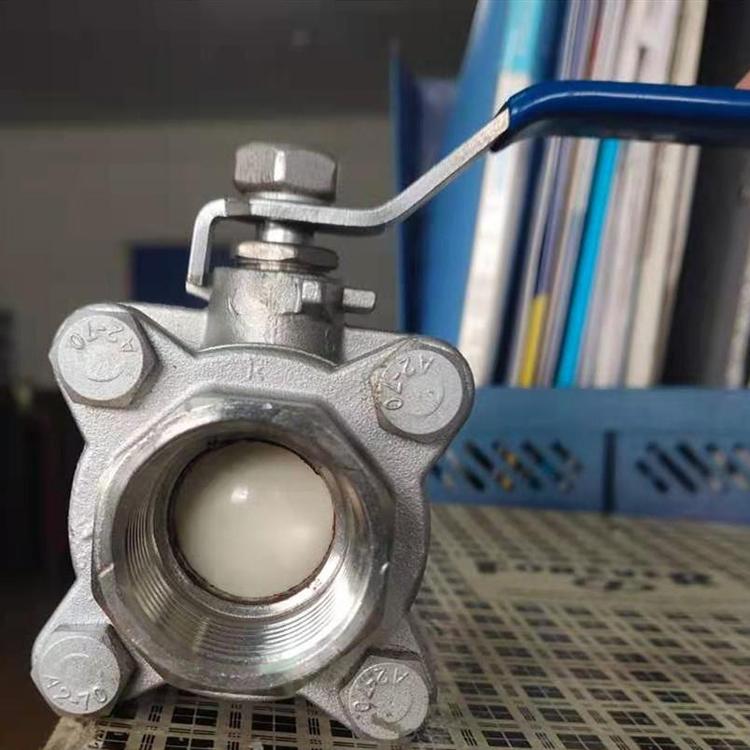

Q11TC三片式陶瓷球閥

產品簡介：

Q11TC三片式陶瓷球閥內改裝陶瓷閥芯，改善普通閥門因軟密封結構，閥門容易被磨損及扭矩重的缺點。陶瓷閥扭拒輕，如需要安裝執行器可安裝小型號的。從中節省成本。更重要是閥門經久耐用，減少管道很多不必要的維護及費用。更是品質環保的見證。外形小巧，經濟實用。片式陶瓷球閥采用結構陶瓷做密封副，具有優良的耐腐蝕、耐高溫、耐磨損、耐沖蝕、防磁及防靜電等特點。廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質，分為"O"型"V"型陶瓷球（法蘭式）。三片式陶瓷球閥經濟實用，根據不同的工況，搭配不同材質的閥門零部件，可以有效增長閥門使用壽命，拓寬閥門使用范圍。

結構特點：

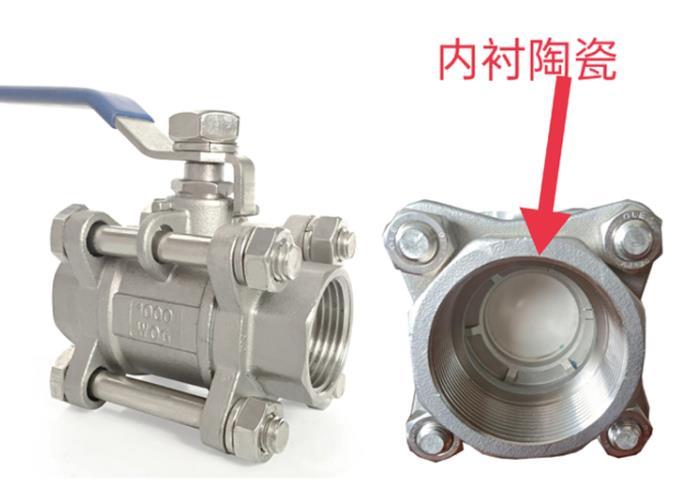

陶瓷球閥閥體為三段式結構，採用碳鋼或不銹鋼鍛件，體型堅固，外形美觀。閥門內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介質腐蝕，並具有的耐磨損性能，解決了普通金屬和塑料閥門耐磨損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。球體與閥座密封面為球面硬密封，採用中國臺灣引進的*球面加工技術加工而成，表面特性好，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺閥門密封性能，達到零泄漏，且不需要很大的壓力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢

產品特點：

采用結構陶瓷做密封副，具有優良的耐腐蝕、耐高溫、耐磨損、耐沖蝕及防磁、防靜電等特點。適用于石化、冶金、造紙、電站、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣、物料輸送系統中。該閥經濟實用，根據不同的工況，搭配不同材質的閥門零部件，可以有效增長閥門使用壽命，拓寬閥門使用范圍。其驅動方式有手動、氣動、電動等。

1、所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度（洛氏硬度HRC90）,僅次于金剛石。因此, 具有的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

2、球體采用*研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。

3、改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。

4、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。

5、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有的優勢，也是目前*合適此類介質的閥門。

適用工況：

適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統。

主要零部件材料：

應用規范：

主要外形和連接尺寸：
