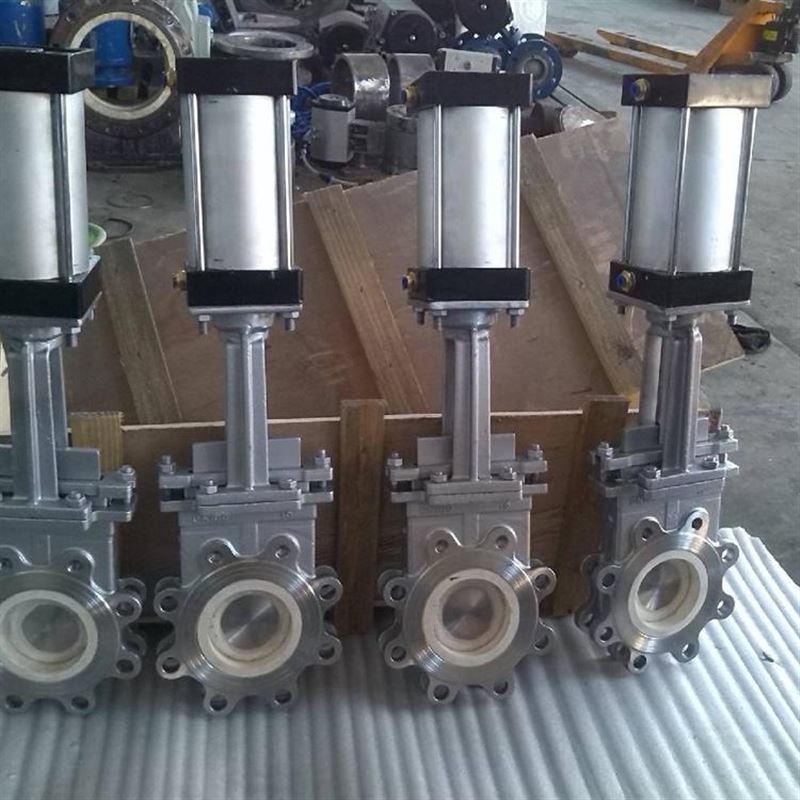

PZ73TC不銹鋼陶瓷刀型閘閥

【產品概述】

陶瓷刀閘閥也叫陶瓷刀形閘閥、陶瓷刀閘閥。它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。它的閥體采用不銹鋼/碳鋼（WCB）材質，內襯采用ZTA工程陶瓷

【產品應用】

1.采礦、鋼鐵工業——用于煤炭、濾渣漿等;

2.凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水;

3.造紙工業——用于任何濃度紙漿、料水混合物;

4、電站除灰——用于灰渣漿液。

【工作原理】

陶瓷刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

【性能特點】

1、選用工程陶瓷材料，更耐磨!

2、運用國家保護唇技術，防損壞!

3、特殊結構設計，具備雙重使用功能!

4、閥門輕便、便于安裝、適應性強!

5、驅動方式多樣化，方便快捷!

6、全圓形的直流通道設計不存渣、不卡阻。閥板底端加工成刀刃狀，對粉煤灰、灰渣、紙漿等具有切斷功能，同時有良好開啟和關閉作用。閥板經過精磨拋光處理可獲得很好的密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。

7、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用WCB 、304、316、316L，密封圈采用石墨盤根、PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。

8、適用介質：粉煤灰、金礦粉、尾礦、粉塵、礦砂、爐渣、煤泥、瀝青、料倉出口等

【技術參數】
公稱通徑：DN50—1000（也可根據客戶需要定制）
公稱壓力：0.6—1.6MPa
適用溫度：軟密封：-40℃～180℃、碳素鋼：-29℃～425℃、不銹鋼：-40℃～600℃、耐熱不銹鋼鋼：≤1000℃

【主要連接尺寸】

【安裝、使用要點】

1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。
