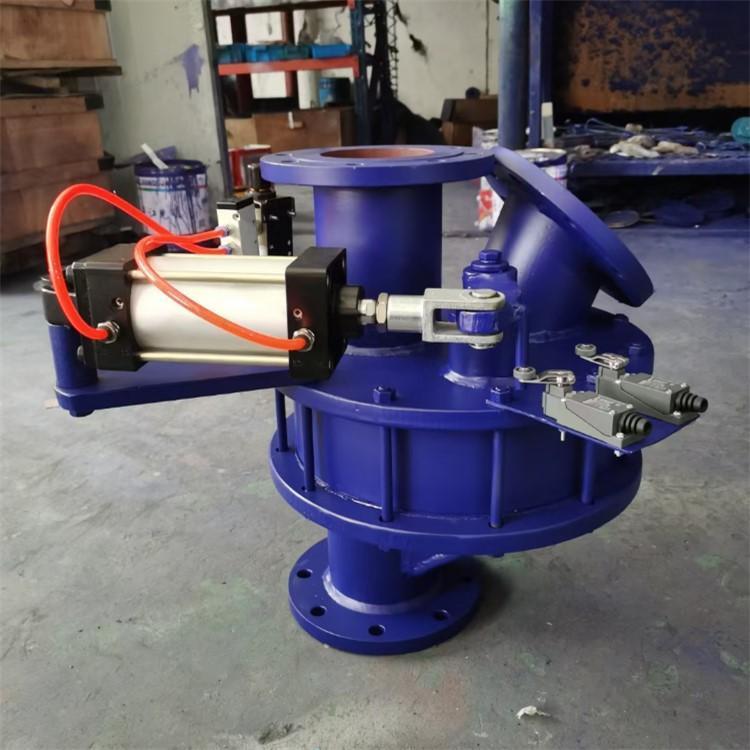

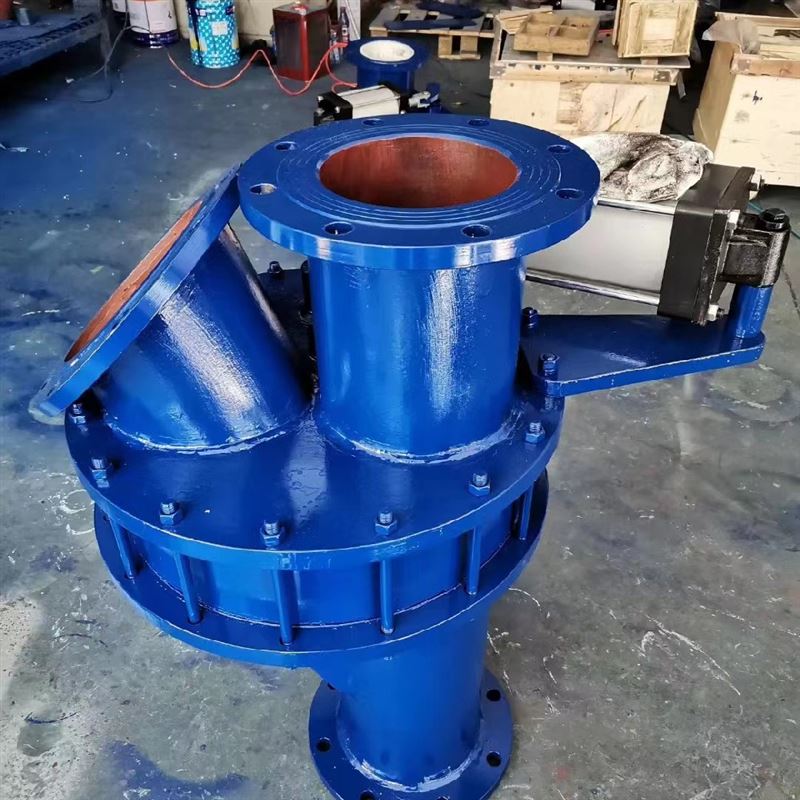

BZ645TC氣動陶瓷三通分路閥

BZ645TC陶瓷三通切換閥：

1、三通切換閥也叫三通分料閥，是根據固體顆粒和粉狀物料輸送的特殊要求而開發的系列產品。

2、本閥主要由閥體、閥軸、閥板、曲柄機構、氣動推桿（電液動推桿或手動機構）等組成。

3、氣動推桿由外力通過曲柄帶動閥軸、閥板作一定角度的擺動，從而達到控制物料流向，分送物料之目的。

4、三通切換閥采用精密鑄鋼或優質鋼板焊接結構，具有體積小、重量輕、阻力小。采用氣動推桿（電液動、電動推桿）驅動，可以快速切換物料流向。

5、三通切換閥是物料輸送系統中控制物料快速換向的理想設備，廣泛用于火電、環保、建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物輸送。

產品概述：

本閥門設有一個進料口兩個出料口，進出料角度可以任意變化。通過旋轉軸帶動閥板在兩個出料口之間來回切換運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸，大大延長了氣動執行機構的使用壽命。同時新穎的設計很好的解決了同類閥門軸密封處物料外漏的情況。閥體采用精密鑄鋼件，密封填料采用耐磨耐高溫氟橡膠密封件，閥板與閥座間密封面采用耐磨硬質合金材料或耐磨增韌結構陶瓷，表面光滑，硬度可達60~70HRC，解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題，使用壽命比普通材料閥門長5-10倍，為用戶帶來理想的使用效果和經濟效益，大大提高了設備運行的安全性、穩定性。本閥具有切換效果好、速度快、密封性能好、耐磨性強、耐高溫、開關無卡瑟現象、無卡灰或積灰現象、使用壽命長等特點。

產品應用：

是物料輸送系統中控制物料快速換向的理想設備，廣泛用于火電、環保、建材、冶金、礦山、輕工、糧食行業的粉煤灰、渣、水泥、水泥生料、石灰石、煤粉、膨潤土、滑石、重晶石固體顆粒和粉狀物輸送。本閥門設有一個進料口兩個出料口，進出料角度可以任意變化。通過旋轉軸帶動閥板在兩個出料口之間來回切換運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸，大大延長了氣動執行機構的使用壽命。同時新穎的設計很好的解決了同類閥門軸密封處物料外漏的情況。

工作原理：

氣動執行機構通過轉軸和擺臂帶動閥板在兩個出料口之間來回運動完成物料的切換輸送。閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動，從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

技術參數：

公稱通徑：DN150-DN300（也可根據客戶需要定制）

公稱壓力：1.0—1.6MPal

氣動執行器工作壓力：0.4—0.6MPal

適用溫度≤250℃（另有耐高溫型zui高可耐400℃高溫）
